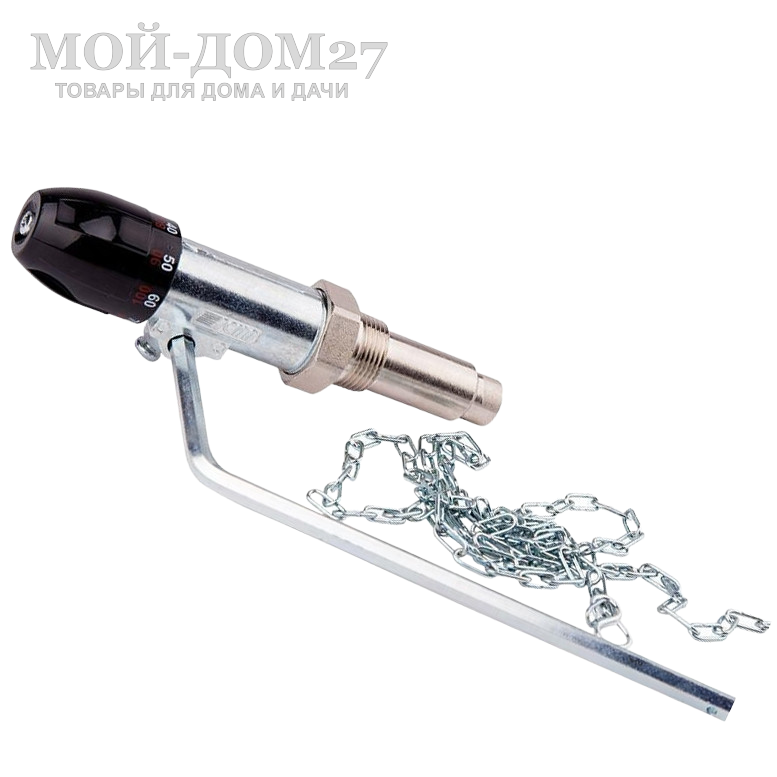

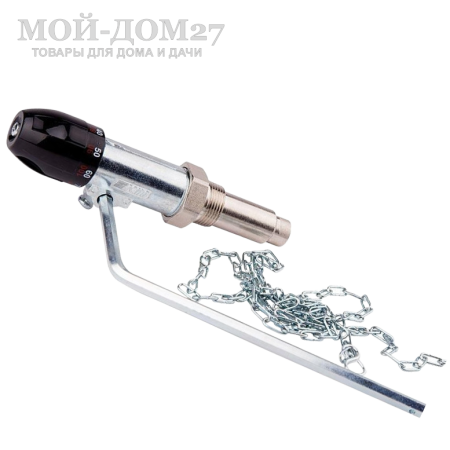

Регулятор тяги ICMA (30-100°C) для твердотопливных котлов

При помощи регулятора можно четко контролировать процесс поступления газа к горелке, чтобы топливо горело в нужном режиме, не слишком быстро, но и без риска затухания. Горючее должно полностью исчерпывать свою полезность перед превращением в золу. Так что подбор угла открытия заслонки зависит от типа используемого материала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Высокочувствительный восковой элемент обеспечивает безопасность и быстроту срабатывания.
•  Цельнометаллический корпус
• Ручка из термостойкой смолы, высокого теплового сопротивления
•  Шкала регулировки 30° ÷ 100°C
•  Длина цепочки 1200 мм.

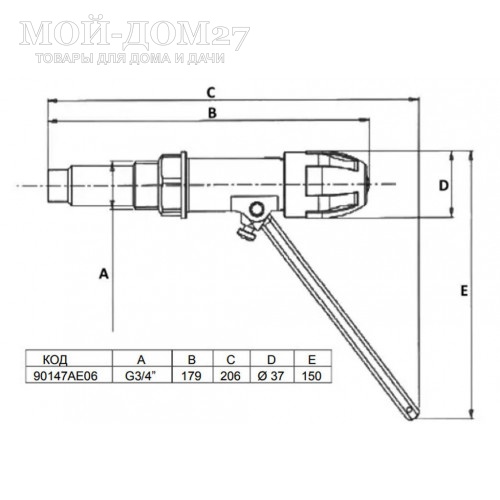

•  Угол рычага 120°. Длина от 120 до 145 мм.
•  Выбег цепочки 6 мм/10°C, полезная сиа 850 г.
•  Коническое подключение к котлу 3/4"
•  Установка: вертикальная или горизонтальная

Конструкция регулятора тяги

Конструктивно агрегат представляет собой небольшой поплавок, который привязан к металлической цепочке. Так что регулировка регулятора тяги твердотопливного котла осуществляется в буквальном смысле одним движением руки. Механизм довольно чувствительно реагирует на любые изменения положения, так что нужно пользоваться ним очень аккуратно.
Слишком сильное передвижение относительно начальной точки может привести к неожиданным последствиям. А при отоплении пользователь должен сам контролировать каждую деталь. Мелочей в таких вопросах быть не может, так как от них напрямую зависит безопасность. И только сам владелец котла может позаботиться о своих родных и близких. Это обязанность каждого главы семьи.

При желании можно изготовить регулятор тяги для котла своими руками. Для этого понадобится минимальное количество расходников и простейший набор инструментов. Сами работы займут несколько часов. Состоит механизм и следующих элементов:

• корпус регулятора из прочного металла;
• пластиковая головка регулятора;
• погружаемая гильза из латуни или другого термостойкого сплава;
• рычаг для придания управляющего воздействия из металла;
• цепочка, которая крепится к рычагу и служит для управления.

Нужно осуществить тщательные замеры и при работе постоянно с ними сверяться. Даже один лишний миллиметр в ту или иную сторону может сыграть определяющую роль. Поэтому верным помощником на все время создания механизма станет штангенциркуль. Нужно также учесть, что в разных местах гильза будет иметь неодинаковый диаметр, поэтому нужно работать узким напильником, чтобы не снять лишний слой в неположенном месте.

Процесс установки регулятора тяги на котел

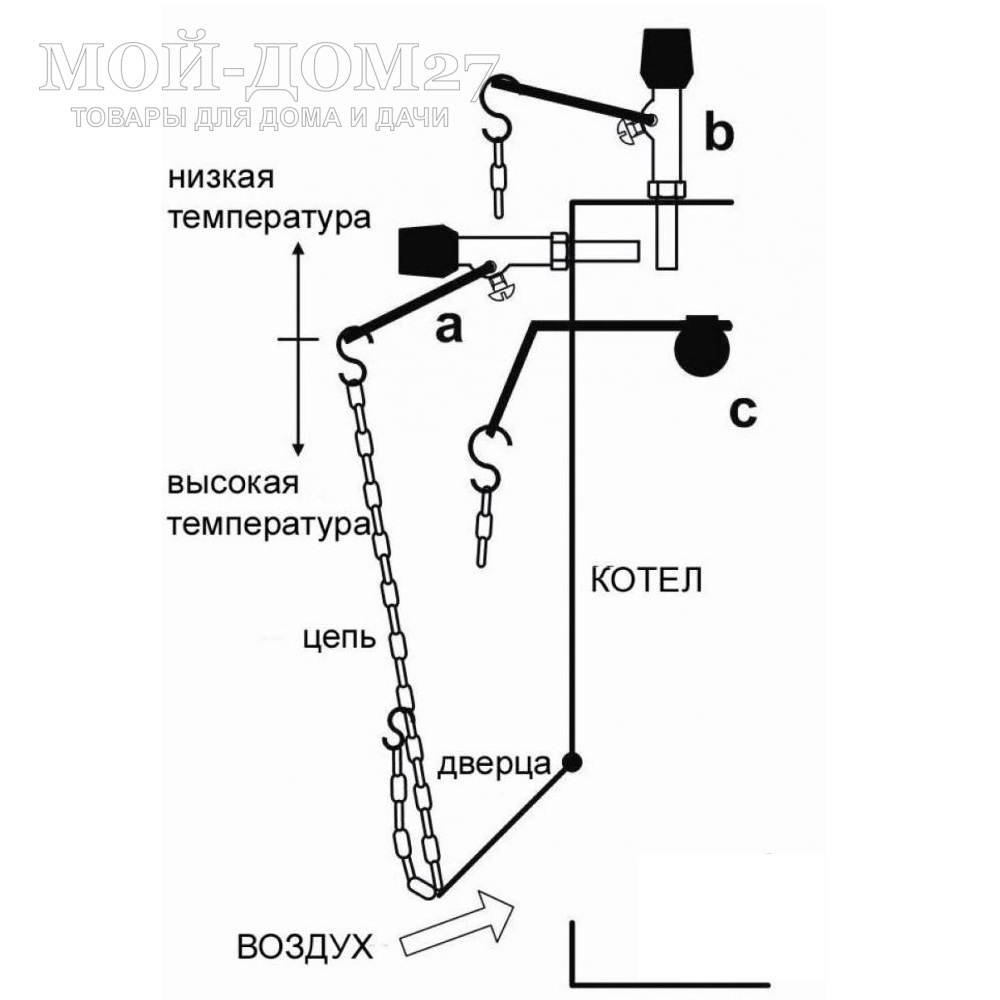

Когда устройство будет готово, нужно заняться его монтажом. Установка регулятора тяги на котел занимает до получаса времени. Для этого понадобится лишь правильно продеть его через механизмы крепления и направить точно в предназначенное для гильзы отверстие. Зачастую не приходится даже использовать какие-либо инструменты. Но в любом случае под рукой доложен быть стандартный набор просто на всякий случай.
После установки нужно будет осуществить настройку таким образом, чтобы длина цепочки позволяла быстро изменять количество поступающего в топку воздуха. Цепь не должны болтаться, но и сильное натяжение может привести к разгибанию колец и последующему разрыву. Так что уровень нагрузки должен быть умеренным и точно выверенным.

Регулировка тяги твердотопливного котла важна как в никакой другой модели. Он работает на большом количестве различных видов топлива, которые имеют разные свойства и соответственно по-разному горят. Это значит, что им необходимо неодинаковое количество кислорода для создания оптимальных условий. Так что пользователь при помощи простых манипуляций сможет подстроить свою систему отопления под любой доступный ему тип сырья.

Это позволит улучшить экономию и создать комфортный микроклимат в каждой комнате. Также будет оказано положительное влияние на экологию, так как максимальное сжигание топлива позволяет уменьшить количество вредных выбросов и твердых отходов, которые также необходимо где-то складировать.

Отличия механических изделий от автоматических систем управления

На практике чаще всего используют механический регулятор тяги для котлов. Дело в том, что автоматизированная система работает от электроэнергии, что делает отопитель энергозависимым. А в случае с твердотопливными моделями это дополнительные трудности при эксплуатации. По сравнению с возможными проблемами польза будет крайне низкой.

Поэтому не стоит переплачивать и покупать более дорогой аналог, если на котле прекрасно может работать и система без электронного управления. Ведь даже при выключении напряжения в сети владелец сможет легко изменять любые параметры на свое усмотрение. И котел продолжит работу в штатном режиме.
