Подключение водогрейного блока ТЭНов к сети 220В и 380В
Быстро пробежимся по основам, чтобы было понимание и избежать дальнейших ошибок при подключении
Блок водогрейных ТЭНов – это несколько ТЭНов, совмещенных на одном блоке. Количество ТЭНов может быть разнообразное от 1 до бесконечности, самым важным будет ограничение по размеру резьбы блока. Чем меньше соединительная резьба блока, тем меньшее количество тэнов на ней помещается. 1¼ - 1-2 ТЭНа, 1½ - 1-3 ТЭНа и так далее.
Каждый ТЭН в блоке может изготавливаться либо 220В либо 380В

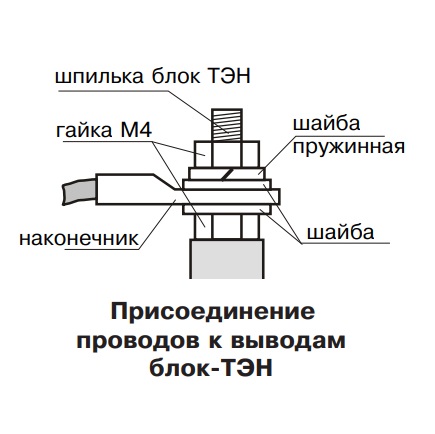

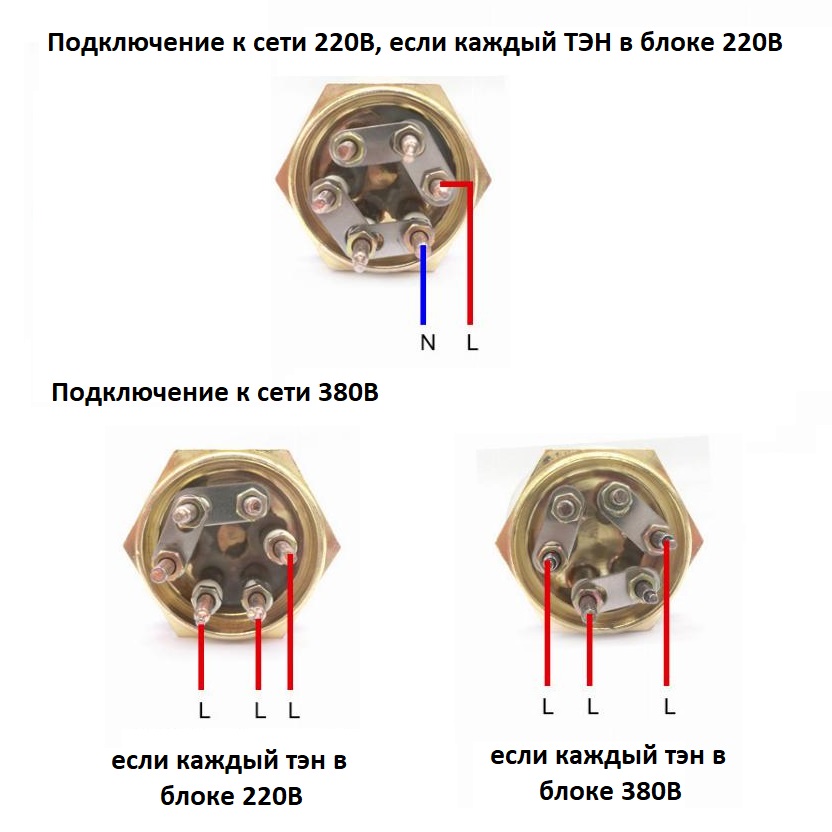

Подключение к однофазной сети 220В
Для этого используем 3-жильный провод. Сечение выбирается в зависимости мощности блока ТЭНов.
Белый провод – Фаза.
Синий – рабочий ноль.
Желто-зеленый – защитный ноль для заземления корпуса блока ТЭНа
Необходимо использовать перемычки для соединения:
Первая перемычка соединяет по 1 контакту от каждого ТЭНа.
Вторая перемычка соединяет оставшиеся свободные контакты каждого ТЭНа.
Такая схема обеспечит равномерный нагрев ТЭНов при подключении питания
Подключение к трехфазной сети 380В
Используются две основные схемы подключения Звезда и Треугольник. В целях равномерного распределения нагрузки количество подключаемых ТЭНов в блоке необходимо выбирать кратно 3м.
Подключение к сети 380В по схеме звезда
Используем 5-жильный провод. Сечение выбирается в зависимости мощности блока ТЭНов.
Белый провод – Фаза АНеобходимо использовать перемычку для соединения по 1 контакту от каждого ТЭНа. И к одному из соединенных контактов подключаем рабочий ноль.
Черный провод – Фаза B
Коричневый провод – Фаза С
Синий провод - рабочий ноль
Желто-зеленый защитный ноль для заземления корпуса блока ТЭНа
К свободным контактам подключаем – Белый, Черный и Коричневый провод (Фазы).
Это обеспечит равномерную нагрузку на ТЭНы
Тип звезда устраняет перекос фаз, что влияет на экономию электроэнергии
Подключение к сети 380В по схеме треугольник
Тип треугольник используется только в тех случаях, когда каждый ТЭН в блоке 380В. Если при подключении по типу треугольник, блок будет 220В он выйдет из строя
Используем 4-жильный провод. Сечение выбирается в зависимости мощности блока ТЭНов.
Белый провод – Фаза А
Коричневый провод – Фаза B
Синий провод – Фаза С
Желто-зеленый защитный ноль для заземления корпуса блока ТЭНа
Рабочий ноль при данной схеме подключения не используется
