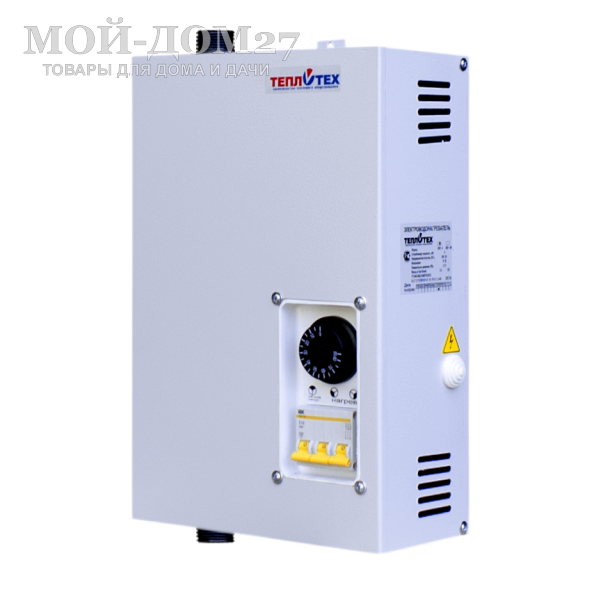

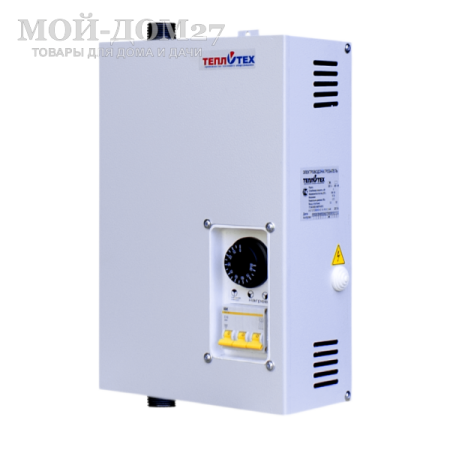

Электрический котел отопления ЭВПн 4,5 кВт

Электрический котел или как еще его называют электроводоподогреватель (ЭВП) предназначен для водяного отопления помещений, имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,15 МПа. (15м водяного столба) при напряжении однофазной сети 220В.

Особенности и принцип работы.

Водонагреватель состоит из корпуса, внутри которого находиться котел в виде трубы с входным и выходным патрубком. В нижней части котла установлен электронагреватель, соединенный со схемой управления.

Привлекательный внешний вид. Благодаря дизайну котла возможна установка в помещения постоянной эксплуатации.

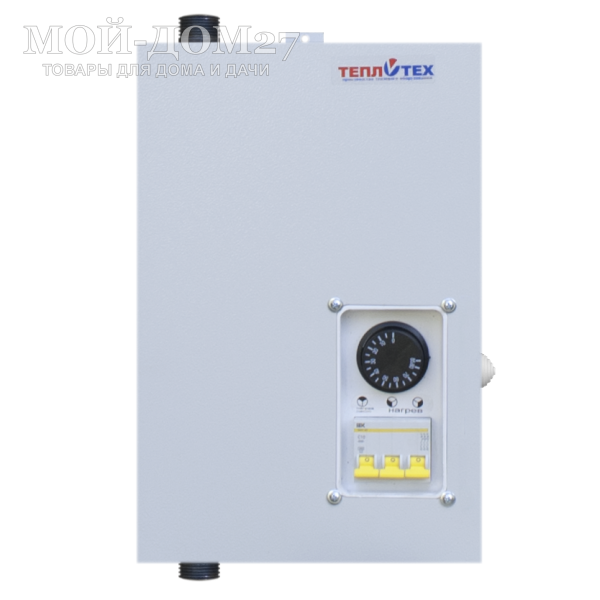

Удобство эксплуатации. Возможно выбирать на какой мощности будет работать котел. Представляет собой три автоматических выключателя, которые позволяют изменять мощность котла пропорционально 1/3 мощности, 2/3 мощности и 100% мощности соответственно. Управление осуществляется посредством выключателей 1/3 мощности – первый выключатель (слева), 1/3 мощности – второй выключатель (средний), 1/3 мощности – третий выключатель (справа). При включении первого выключателя автоматически включается циркуляционный насос. При необходимости включения только циркуляционного насоса необходимо повернуть ручку термостата против часовой стрелки до упора.
Защита от скачков напряжения или короткого замыкания за счет установленного автоматического выключателя (автомата).
Автоматическое поддержание заданной температуры. Термостат регулирует температуру теплоносителя с диапазоном от 0°С до 85°С.
Защита от перегрева. Термовыключатель защищает водонагреватель от перегрева, которое отключает водонагреватель при превышении температуры теплоносителя свыше 90°С. Возврат водонагревателя в рабочее состояние произойдет после остывания отопления автоматически.
Удобный и простой монтаж. Боковая панель корпуса съёмная и не требует полной разборки для подключения для ввода электрического кабеля и заземления.
Возможно регулирование температуры теплоносителя с помощью выносного терморегулятора (в комплект не входит).

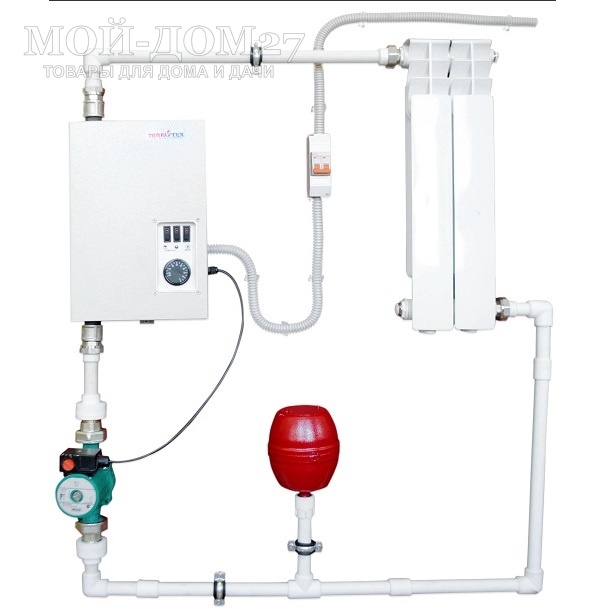

Установка водонагревателя.

Монтаж водонагревателя производиться в месте, удобном для его обслуживания и ремонта. При этом для удобства замены блока ТЭН расстояние от пола до корпуса водонагревателя должно быть не менее ЭВПн-3, ЭВПн-4.5, ЭВПн-6 – 300мм., ЭВПн-9, ЭВПн-12 – 500мм.

Для улучшения циркуляции воды в системе отопления с естественной циркуляцией нижний патрубок должен быть нижней точкой отопительной системы. Для лучшей циркуляции воды при использовании водонагревателя желательно установить в систему циркуляционный насос.

Трубопроводы выполняются из стальной водопроводной трубы. Соединение может выполняться с водонагревателем на резьбе, на резьбе и сварке.

Рекомендуемые диаметры трубопроводов системы отопления:

• Главного стояка 1 ¼”
• Разводящие и сборная 1 ¼”
• Разводка к радиаторам ¾…1”

При разводке труб главный стояк устанавливается вертикально, а горизонтальные с уклоном не менее 10мм. на 1м. длины трубопровода в сторону нагревательного радиатора.

Предварительно промытую систему заполнить водой и проверить на герметичность, при необходимости произвести подтяжку резьбовых соединений. Подключение схемы водоподогревателя к питающей сети произвести через клеммную колодку ХТ1 и ХТ2. После монтажа провести проверку сопротивления изоляции, монтажа токоведущих частей которое должно быть не менее 0,5 МОм. В случае снижения сопротивления изоляции ниже указанного, следует просушить блок нагревателей путем последовательного включения нагревателей в сеть на 4-6 часов.

Важно! Циркуляционный насос в комплекте не идет
