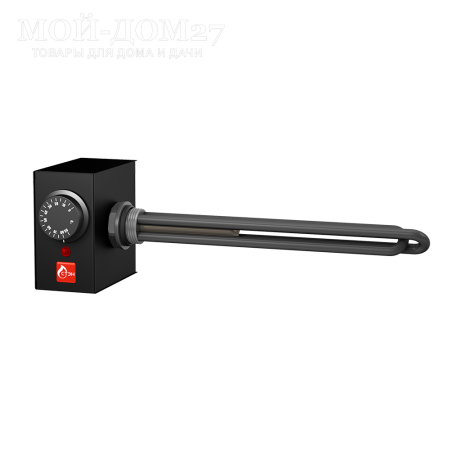

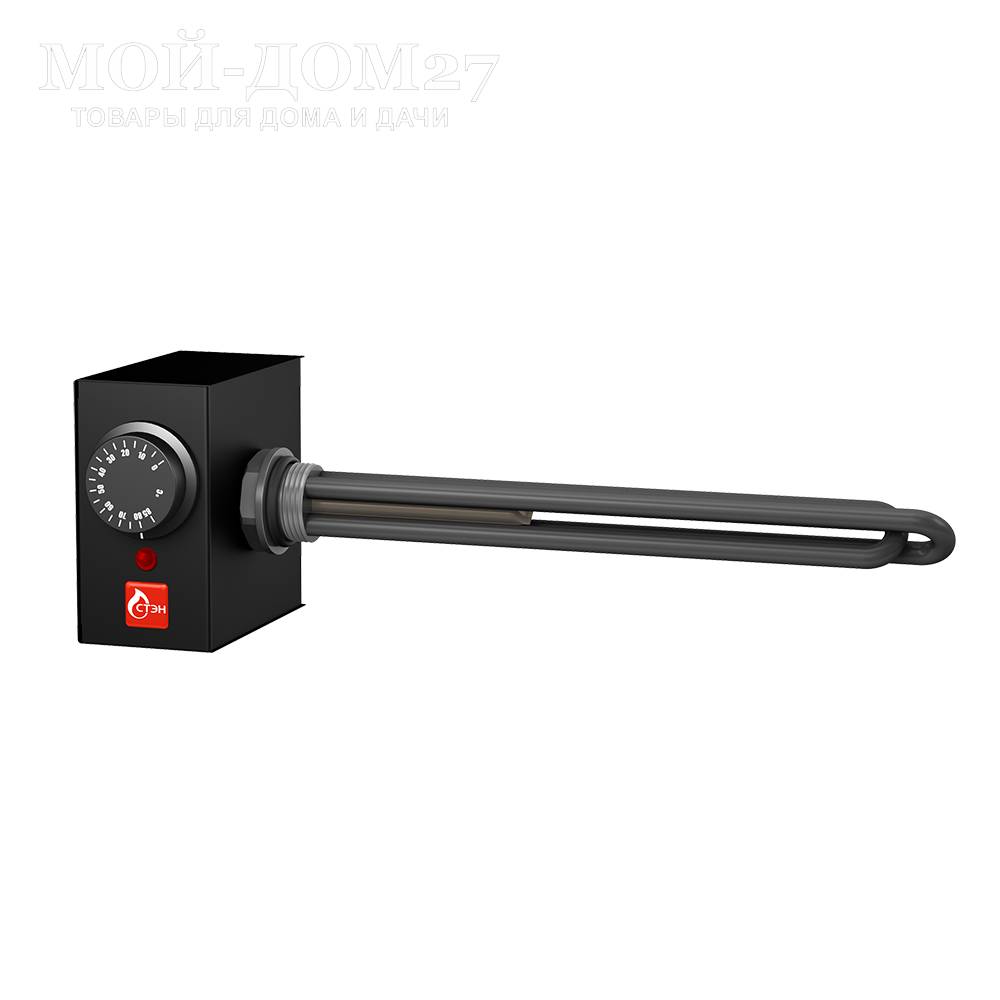

ЭлектроТЭН ТЭНБР-Т G1-1/4” - 5 кВт с пультом управления

Длина нагревательного элемента: 28,5 см
Блок ТЭН представляет собой группу электронагревателей типа ТЭН, смонтированных во фланце, путем обжатия в отверстиях. Для крепления блоков ТЭНБ на объекте фланец снабжен резьбой, а с обратной стороны шестигранником под ключ.
Блоки ТЭНБ 5 кВт (в блоке смонтировано два ТЭНа мощностью 2,5 кВт + 2,5 кВт) предназначены для нагрева воды в резервуарах под давлением до 3 атм. Изготавливаются блоки ТЭНов из углеродистой стали.

Конструкция блоков является неразъемной.

ТЭНБР состоит из блока управления и трубчатого электронагревательного блока. Блок управления устанавливается непосредственно на электронагреватель. В блоке управления установлена сигнальная лампа, указывающая на включение ТЭНБР и терморегулятор для управления.

ВНИМАНИЕ! Датчик терморегулятора представляет собой медный баллон, соединенный с терморегулятором капиллярной трубкой. Повреждение баллона или обрыв капиллярной трубки приводит к выходу из строя терморегулятора. При монтаже следует осторожно обращаться с капиллярной трубкой, избегая лишних перегибов.

Порядок работы

Установить на терморегуляторе необходимую температуру с помощью поворотной ручки терморегулятора. После достижения заданной температуры, терморегулятор отключит питание нагревателей, погаснет индикация. При понижении температуры ниже установленной на 2-3С° ТЭНБР автоматически включится, загорится индикация. Изделие не имеет своего выключателя поэтому для отключения пользоваться автоматическим выключателем в электрощите.
Трубчатый электронагревательный блок регулируемый (ТЭНБР) предназначен для нагрева жидкости с автоматическим поддерживанием установленного значения
температуры в диапазоне 0-85 °С.
В частности, ТЭНБР может использоваться для поддержания температуры теплоносителя в отопительных котлах.

Запрещается:

• проводить осмотр или ремонт блоков ТЭН, находящихся под напряжением;
• проводить замену блоков или изменять электрическую схему под напряжением.

Корпус резервуара, в котором устанавливается ТЭНБ, должен быть надежно заземлен.
